发布时间:2021-11-02 人气: 158

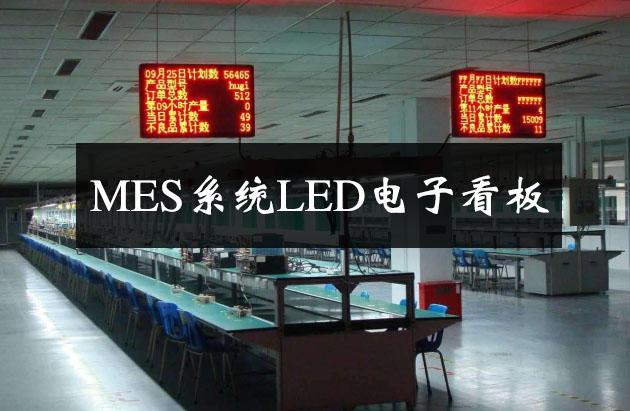

LED电子看板系统是一种由LED点阵模块和数码管组合而成的新型电子看板。
LED电子看板系统由以下几个部分组成:
1)看板显示终端(LED显示屏,数码显示屏,全点阵显示屏,LCD液晶屏,平板电视等)
2)看板数据采集终端,主要用于收集现场的数据(包括光电、按钮、收集器、条码等现场的装置)
3)液晶看板管理软件,主要用于发布看板信息,设置看板参数及其它有关电子看板系统的一切内容及数据。
一、LED电子看板系统主要功能:
1、数据显示功能(内容多样可显示文字、英文、数字、图片、视频)
2、多源头数据输入功能(普通PC、无线遥控器、小键盘、ERP、SAP、MES、Office)
3、自动计数功能(可通过人工计数器、光电装置、条形码等扫描设备采集数据)
4、达成率=实际/目标*100%,自动计算;
5、不良率=不良/实际*100%,自动计算;
6、目标产量可遥控设置,节拍时间自动递增,根据节拍时间自动计算出当天应生产产量
7、设置工人出勤计划(设置不同的上下班时间段,自动运行)
8、精密的时钟功能;连接电脑,RS485通讯
9、可无线发收数据,支持多个工位产量信息的显示
10.一键清除看板数据。
11、异常情况下的断电数据保护
LED电子看板系统多种计数方式:
(可通过计数按钮、脚踏开关光电传感器;,行程开关,红外扫描枪;继电器常开信号;PLC输出;电脑RS232数据发送等;)
连接PC上位机LED电子看板系统
可以通过人机界面,显示LED看板的内容,可以发布紧急通知,可以浏览,保存,修改,删除记录;
可以用Excel格式导出数据,便于后续分析
例1:通信方式PLC
B、看板通过标准三凌PLC(Q系列)MODBUS协议主动访问PLC,从而读取实生产产量和就生产产量节拍、生产效率(差异)等数据信号;
A、看板与PLC的通信方式采用RS485通信方式;
C、看板内容与PLC保持实时同步。
LED电子看板系统警灯报警功能
G1、当“实际产量”达到“正常产量”时亮绿灯
G2、当“实际产量”未达到“正常产量”时亮红灯
